Pneumatic Tube System (PTS) merupakan sistem transportasi barang atau sampel yang menggunakan udara bertekanan sebagai media pengangkut. Sistem ini biasanya digunakan di lingkungan rumah sakit, laboratorium, dan industri untuk mengirimkan contoh medis, dokumen, atau barang kecil dengan cepat dan efisien. Oleh karena itu artikel ini akan menjelaskan spesifikasi serta fungsi utama komponen yang terdapat dalam Pneumatic Tube System.
Berikut penjelasan spesifikasi dan fungsi komponen yang terdapat dalam Pneumatic Tube System.
Air Switch Valve
Air Switch Valve adalah perangkat penting yang terintegrasi dalam sistem blower. Perangkat ini terhubung dengan blower, sehingga membentuk sistem blower secara keseluruhan. Oleh karena itu fungsi utama dari Air Switch Valve adalah untuk mengubah kompresor udara dari tekanan menjadi hisapan.
Berikut adalah data teknis mengenai Air Switch Valve ini:
- Arah perubahan waktu : <2 detik
- Dimensi (P x L x T) : 530 x 415 x 350 mm
- Berat sekitar : 25,5 kg
- Lengkap dengan sensor tekanan
Blower
Blower adalah kekuatan pendorong di dalam sistem tabung pneumatik. Dengan menghasilkan udara, blower memungkinkan sistem tabung pneumatik beroperasi dengan baik dalam menghisap atau menekan udara.
Berikut adalah spesifikasi teknis dari blower ini:
- Peringkat motor nominal : 5,5 KW (50 Hz)
- Kecepatan motor nominal : 2900 R.P.M
- Tegangan Nominal : 380 V
- Nilai Arus : 12,9 A
- Kecepatan pemompaan nominal/aliran volume : 530/700 m³/jam
- Maks. Tekanan diferensial : -200/180 hPa (mbar)
- Enclosure : IP 55
- Perkiraan Berat : 80 kg
- Kabel: WDZ-EER 4*4 mm2
- Metode penyambungan kawat : A
- Rekomendasi Suhu Sekitar : -20° C hingga +60° C
- Dimensi (P x L x T) : 500400 530 mm
Bypass Tube
Bypass Tube Fungsinya adalah sebagai tempat penyimpanan sementara carrier ketika pemindahan carrier atau carrier perlu mengubah arah.
Berikut adalah spesifikasi teknis tabung bypass ini:
- Dimensi (P x L x T): 1800 x 550 x 200 mm
- Berat kira-kira: 19 KG
Carrier
Carrier dapat ditingkatkan dengan teknologi RFID untuk pelacakan dan pembaruan status. Chip RFID pada setiap carrier memungkinkan identifikasi unik dan memastikan bahwa carrier dapat kembali secara otomatis ke lokasi asalnya saat dimasukkan kembali ke dalam sistem.
Berikut adalah spesifikasi teknis dari Carrier:
- Dimensi: Ø 115350 mm & Ø 115300 mm
- Volume: 3000 ml
- Kapasitas Muatan: 3 kg
- Berat Pembawa: 1 kg
- Tutup: Terbuat dari bahan ABS yang kuat
- Tabung: Terbuat dari bahan PC yang tangguh
- Slip ring: Terbuat dari bahan Nilon yang tahan lama
- Diameter Tabung: Ø 160 mm
- Ketebalan dinding: 2,5±0,1 mm

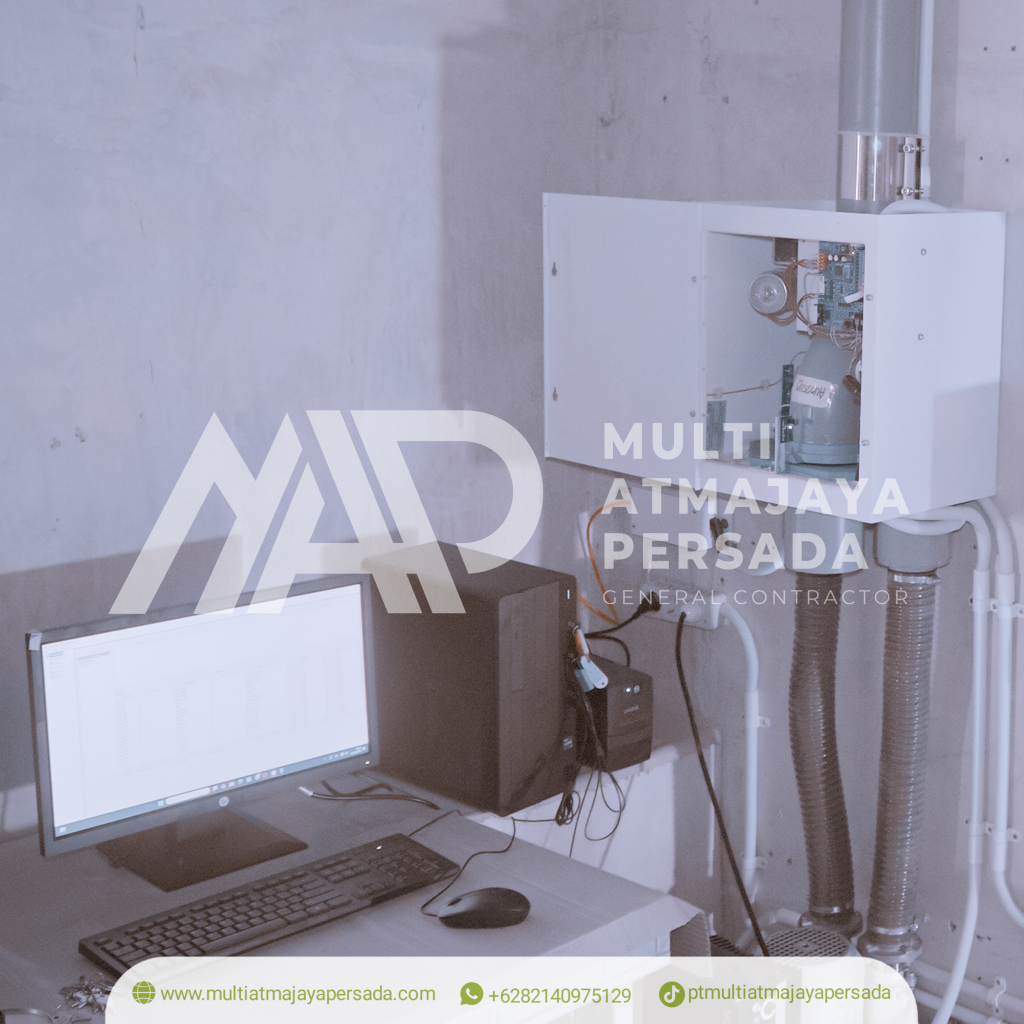

Central Control Panel

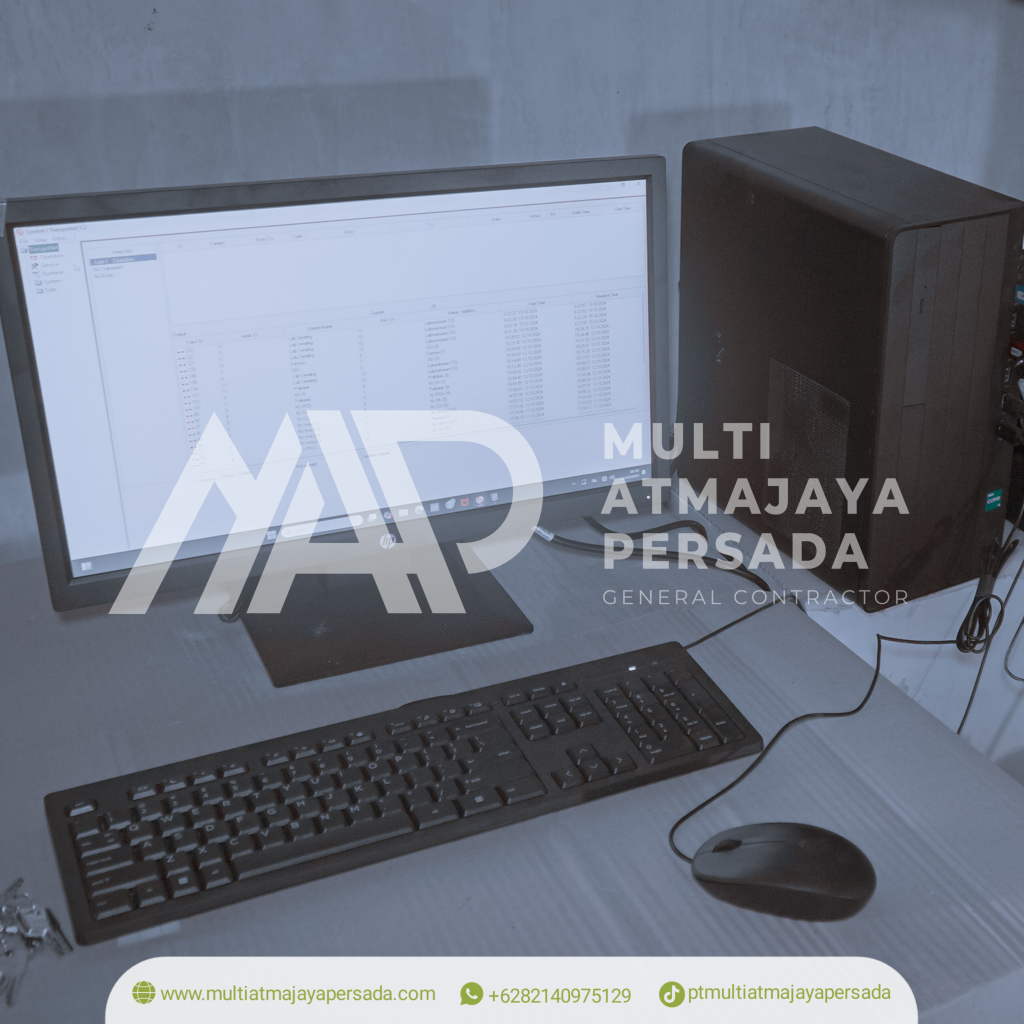

Central Control Panel menyediakan data yang sesuai dengan tata letak sistem, nomor stasiun SmaTube, detail misi tugas carrier, operasi sistem Blower, Pemisah, dan pengaturan khusus lainnya. Semua informasi tentang proses pengiriman dan penerimaan, serta malfungsi, akan ditampilkan dan diingatkan secara otomatis saat terjadi kegagalan sistem.
Sistem Kontrol Pusat juga memiliki kemampuan untuk menyimpan semua informasi dan tanggal pengiriman dan penerimaan di PLC Zone Control Unit.
Dispatch Tube
Tabung PVC ini sangat populer, dengan penggunaan sekitar 95% aplikasi saat ini.
Berikut adalah spesifikasi teknis dari tabung PVC kami :
- Ukuran tabung: diameter luar 110mm, 160mm
- Ketebalan dinding: 2,3mm, 3,2mm
- Toleransi suhu: -20°C sampai 50°C
- Kelas konstruksi: B1
- Densitas: 1,38kg/dm3 (1,52 ± 0,2g/cm3)
- Mudah terbakar: Padam sendiri
- Resistensi terhadap benturan: tinggi pada suhu 20°C tanpa putus
- Kekuatan tarik fisik: 40 – 50N/mm2
- Modulus tarik: >2000N/mm2
- Resistivitas permukaan: >1012 ohm
- Konduktivitas Panas: 0,16 W/mk
- Ekspansi Termal: 0,08mm/m*k
- Temperatur Operasi: 0-60°C
- Klasifikasi Api: Sulit terbakar
- Toleransi Diameter: +0,35 – 0,50mm
Air Diverter / Udara Pemisah
Udara Pemisah adalah perangkat serbaguna dan inovatif yang menjamin perutean operator yang optimal dalam transaksi. Pemisah berfungsi sebagai unit koneksi langsung saat digabungkan yang digunakan untuk mengarahkan carrier ke tempat tujuan. Fitur ini menyediakan transmisi mulus antara zona yang berbeda, memungkinkan perutean operator yang efisien yang meningkatkan kinerja sistem Anda.
Mechanical Station
Mechanical Station adalah solusi tanggap yang memberikan kemampuan untuk mengatasi kejadian darurat dan kegagalan operasional saat mengangkut carrier dalam sistem tabung.
Station

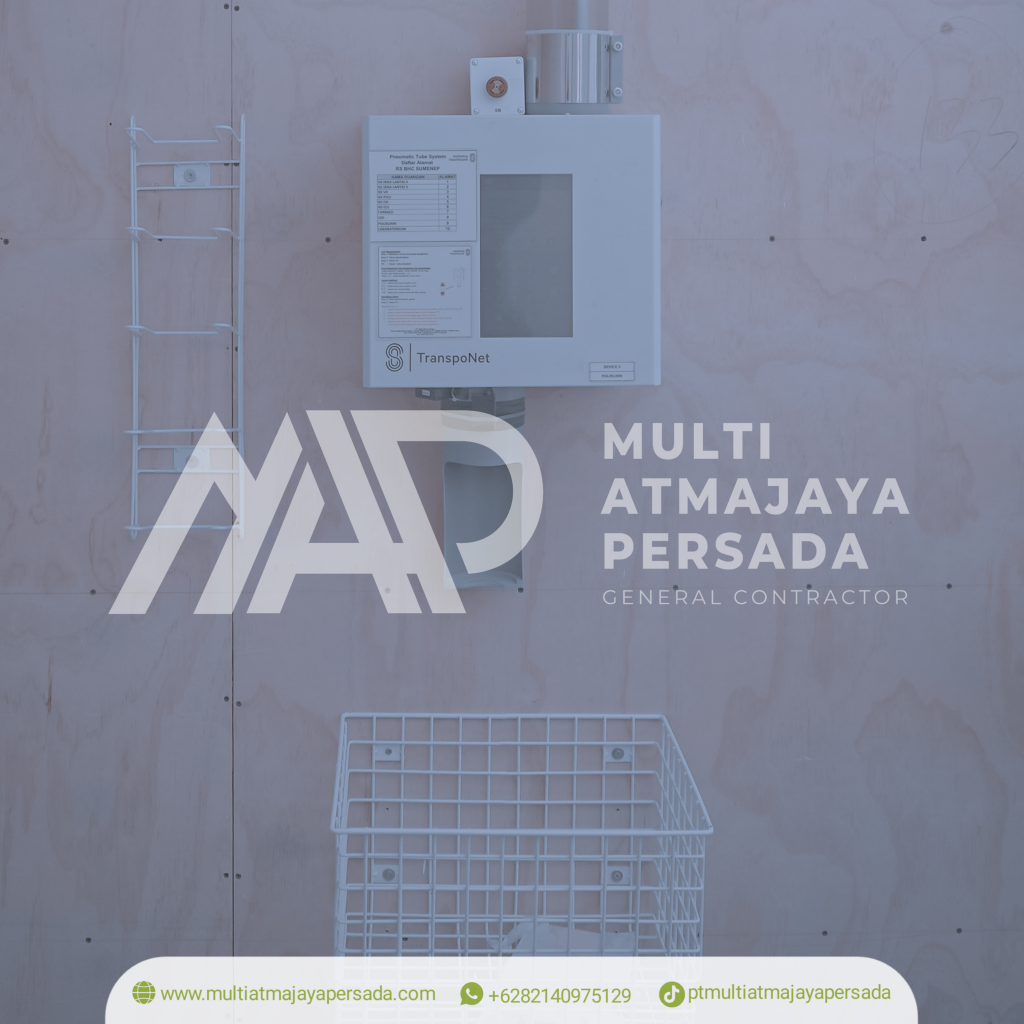

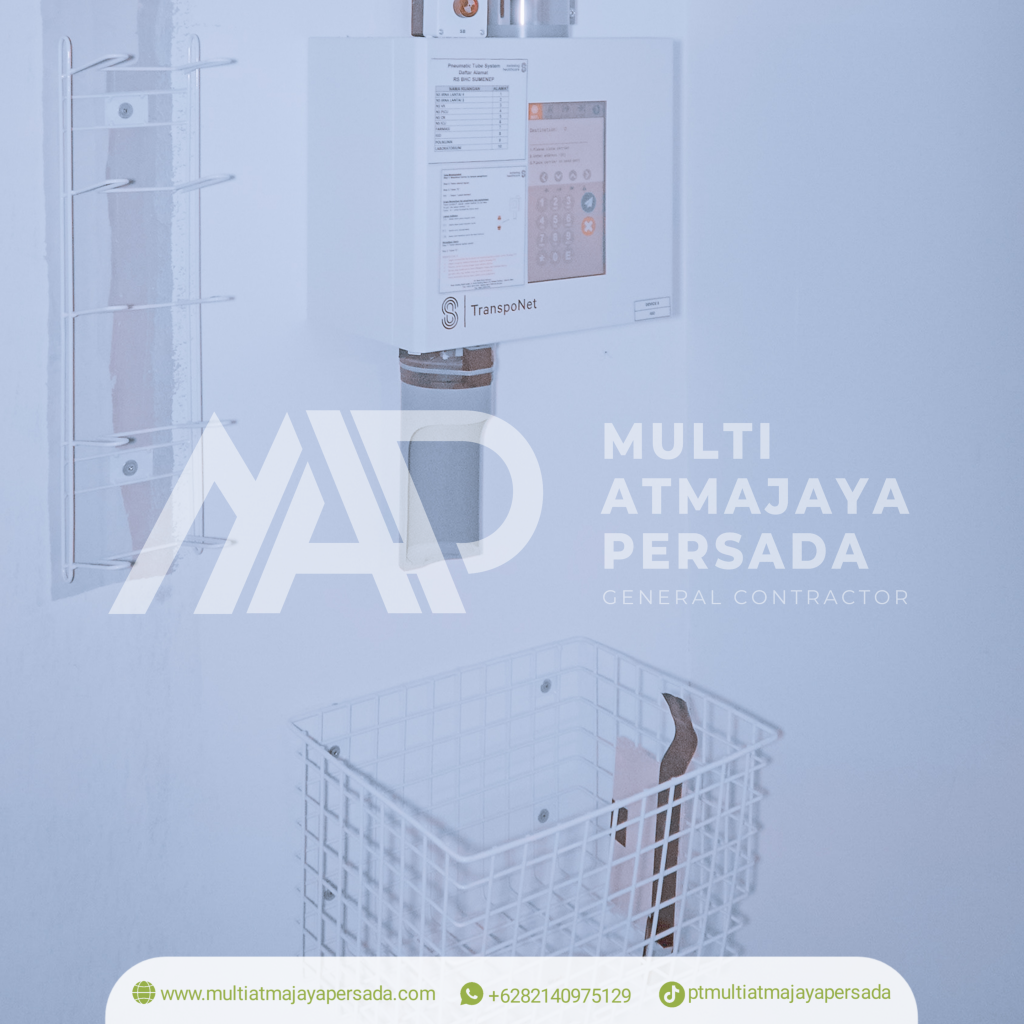

Station adalah perangkat listrik/mekanis inovatif yang memberdayakan pengguna sistem untuk mengirim atau menerima transaksi operator dengan mudah. Dudukan pelat baja kokoh yang terbuat dari baja karbon, dengan berat hanya 0,235kg melengkapi Station ini tentunya Station memastikan daya tahan dan keandalan dalam setiap transaksi.
Berikut adalah spesifikasi Teknis :
- Berat Stasiun: 40kg
- Berat Rak Pembawa: 1kg
- Berat Keranjang Stasiun: 2kg
Three Phase AC Power Pack
Perancangan Three Phase AC Power Pack untuk menyediakan daya listrik yang handal untuk blower dan Zone Control Unit, Selain itu biasanya, pemasangan wadah distribusi ini bersebelahan blower di dalam ruang kipas untuk memudahkan distribusi daya.
Berikut adalah spesifikasi Paket Daya AC Tiga Fasa:
- Input: 50 Hz AC 380 V
- Kabel masukan: WDZ-EER 4*4 mm2 (Recommended)
- Tegangan kontrol blower: DC 24 V
- Kabel keluaran: WDZ-EER 4*4 mm2 (Recommended)
- Dimensi: L 400 x W 300 x H 200 mm
- Berat: 8 KG
Zone Control Unit
Zone Control Unit adalah pengontrol untuk mengoordinasikan proses pengiriman dan penerimaan dalam sistem Tabung Pneumatik.
Spesifikasi Zone Control Unit:
- Tegangan Input: AC 220 V
- Kabel input: WDZ-EER 3*1,5 mm2 (Recommended)
- Akses komunikasi: Ethernet 2; RS4851
- Dimensi: L 500 x W 400 x H 200 mm
- Berat: 12 KG
